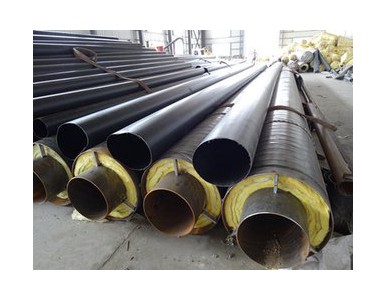

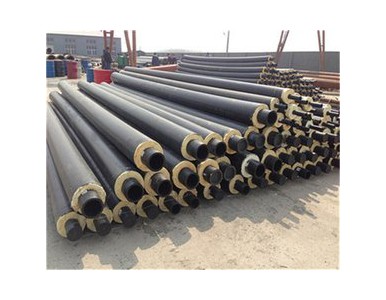

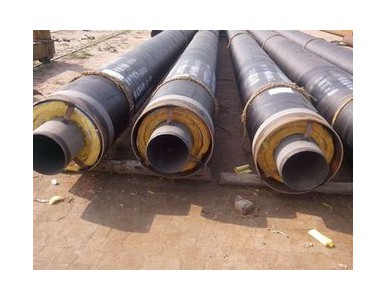

ZMG 型直埋保溫管在結構上具有下列特點：

1、采用固定在內工作鋼管上的流動支架和外套管內壁摩擦，保溫材料跟隨工作鋼管一起活動，不會出現保溫材料的機械磨損、粉化。

2、外套鋼管強度高、密封性能好，可有效地防水、抗滲。

3、外套鋼管的外壁采用優質防腐處理，使外套鋼管的防腐層壽命在 20 年以上。

4、工作鋼管的保溫層選用優質保溫材料，保溫效果好。

5、工作鋼管保溫層與外套鋼管之間留有 10~ 20mm 左右的間隙，既可直到進一步保溫的作用。又是直埋管道極為通暢的排潮通道，使排潮管真正起到及時排潮的作用，同時起到信號管的作用；或將其抽成低真空，可更有效地保溫并降低外套管內壁腐蝕。

6、工作負管滾動支架采用特種低熱材料制成，與鋼材的摩擦系數為 0.1 左右，管道運行時摩擦阻力較小。

7、工作鋼管的固定支架，滾動支架與工作鋼管的連接采用特別設計，可有效地防止管道熱橋的產生。

8、直埋管道的疏水采用全密封式結構，疏水管接于工作鋼管的低位點或設計要求的位置，無需另設檢杳并。

9、工作鋼管的彎頭、三通、波紋管補償器、閥門等均布置在鋼套管內，整個工作管線處于全密封的環境下運行，安全可靠。

10、采用內固定支架技術，可完全鄧消外固定混凝土支墩。節省費用，縮短工期。

11、 可采用抽真空技術，基本杜絕外套鋼管內壁由水分引起的電化學腐蝕，同時更進一步提高管道的保溫效果。



二、ZMG直埋保溫管主要技術性能參數



ZMG 型鋼套鋼直埋保溫管的主要性能參數如下：

 2．1 工作鋼管

管道種類：無縫鋼管或螺旋縫埋弧焊鋼管

管道材質：10 號或 20 號鋼

執行標準：GB/T8163-1999 、GB3087-1999 或 GB/T9711.1-1997



 2．2 保溫層

材料種類：硅酸鋁 耐高溫超細玻璃棉

常溫導熱系數：≤ 0.045w/m. ℃ ≤ 0.40w/m.k

容重(干)： 100～150kg /m3 50 ± 2kg /m2

使用溫度： -40 ℃～800 ℃ -80 ℃～+ 450 ℃



 2．3 外套鋼管

管道種類：直縫焊接鋼管或螺旋焊接鋼管

管道材質：Q235-A (B)

執行標準：GB5235-97 或 SY/T5037-92



 2．4 防腐層

材料：耐高溫樹脂 3PE 聚脲

擊穿電壓 ≥ 5000 ≥ 30000V ≥ 15000V

長期使用溫度 ≥ 100 ℃ ≥ 80 ℃ ≥ 130 ℃
