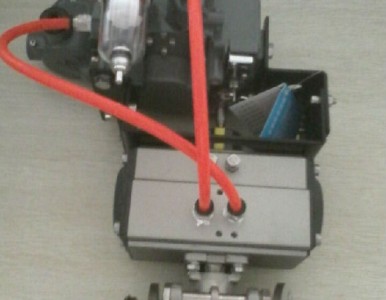

GUQ系列真空氣動球閥簡介

GUQ系列氣動真空(壓力)球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。 適用的工作介質為帶酸、堿性的氣體或液體。

GUQ系列氣動真空球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位

一、優點：

1．流體阻力小，全通徑的球閥基本沒有流阻。

2．結構簡單、體積小、重量輕。

3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。www.jdfam.com

7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

GUQ系列真空氣動球閥的性能特點：

密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；

開關扭矩小，配置氣動執行器小，工作穩定、可靠

結構緊湊，重量輕，外形簡潔、美觀；

該閥既能適用高真空，又能適用一定的正壓力下 使用；

由于球閥全通導，又能達到超高真空要求，所以 也能適用于加速器真空系統。

GUQ系列氣動真空球閥信號反饋

標準出廠：閥位指示器

特殊指定：微動開關；智能型4～20mA DC

氣缸選型

標準出廠：雙作用式

特殊指定：單作用式（有彈簧返回）可選常開或常閉
