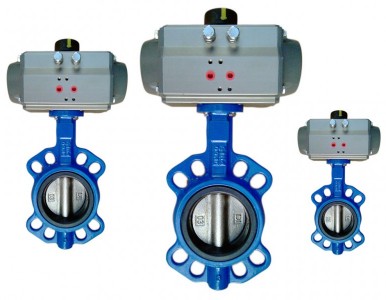

D641X氣動對夾式蝶閥河南生產廠家
氣動對夾式蝶閥型號 氣動對夾式蝶閥尺寸 氣動對夾式蝶閥結構 氣動對夾式蝶閥價格 氣動對夾式蝶閥工作原理 氣動對夾式蝶閥圖片 河南氣動對夾式蝶閥生產廠家 河南進典閥門有限公司
氣動執行機構技術參數
閥 體 參 數
類 型
雙作用活塞式、彈簧復位式
公稱通徑
DN40～500mm
氣源壓力
雙作用：2-8bar/單作用：4-8bar
公稱壓力
PN1.0、1.6MPa
輸出力矩
雙作用：4N·M～10560N·M
閥軸材質
碳鋼、304/316/316L不銹鋼
單作用：7N·M～2668N·M
閥體材質
球墨鑄鐵、 碳鋼、不銹鋼
工作溫度
常溫型：-20℃～80℃（橡膠O型圈）
閥板材質
球墨鑄鐵、304/316/316L不銹鋼 、尼龍
高溫型：-20℃～160℃（氟橡膠O型圈）
閥座密封
EPDM、NBR、耐磨橡膠
動作范圍
0～90°±5°
結構形式
中線型 、無銷型
接口螺紋
GTD40～GTD83/ATD50～ATD88 G1/8″
溫度
EPDM≤80℃；NBR≤68℃
GTD110～GTD350/ATD100～200 G1/4″
適用介質
水、空氣、天然氣
閥位信號
定位器：4～20mA/回信器：全開全關信號
特點
用途廣、整體造價低、流量大、流阻小
D641X氣動對夾式蝶閥結構特點：
本蝶閥系采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
D641X氣動蝶閥對夾式技術參數和性能
