HDPE纏繞增強管采用高密度聚乙烯(HDPE)為原料，在熱熔狀態下通過纏繞成型工藝制成。管道連接采用同材質承插式電熔連接技術，接口部采用承插和電熔兩種連接方式，管道為柔性管道，接口為剛性接口，不僅保證了管材接口的受力能力，同時也保證了接口的密封性。管道兩端在生產時被加工成承口和插口，并在承口端嵌入電熔絲，當插口端插入承口端后, 用卡箍在承口外壓緊，通電加熱，通過適當的電流以及合適的焊接時間，使電熔連接區部位的插口與承口同材質管材熔化焊接在一起，實現管道連接。承插式電熔連接接口質量高，施工簡便快捷，接口的密封性好。
        承插式電熔連接具有以下優點：
        （1）承插口完全熔合，接口處強度和剛度與管材本體一致，熔接后管道猶如一根整管。當管道受力產生變形，變形可分散到整根管段上，不會在接頭處形成應力集中，承插式電熔連接纏繞增強管可發揮密封性和柔性的特點，較好的適應地質變化，具有較好的抗不均布沉降能力。
        （2）承插式電熔連接接口為本體連接，抵抗應力能力強，管道可在溝槽邊焊接后，一整段管放入槽內，施工簡便快捷。
        （3）承插式電熔連接時無需輔助材料，完全為本體連接，使用壽命長。
        （4）承插式電熔連接時密封性好，管內外不會滋生藻類、細菌或真菌，不會在管內結垢，維護費用低。施工要點：

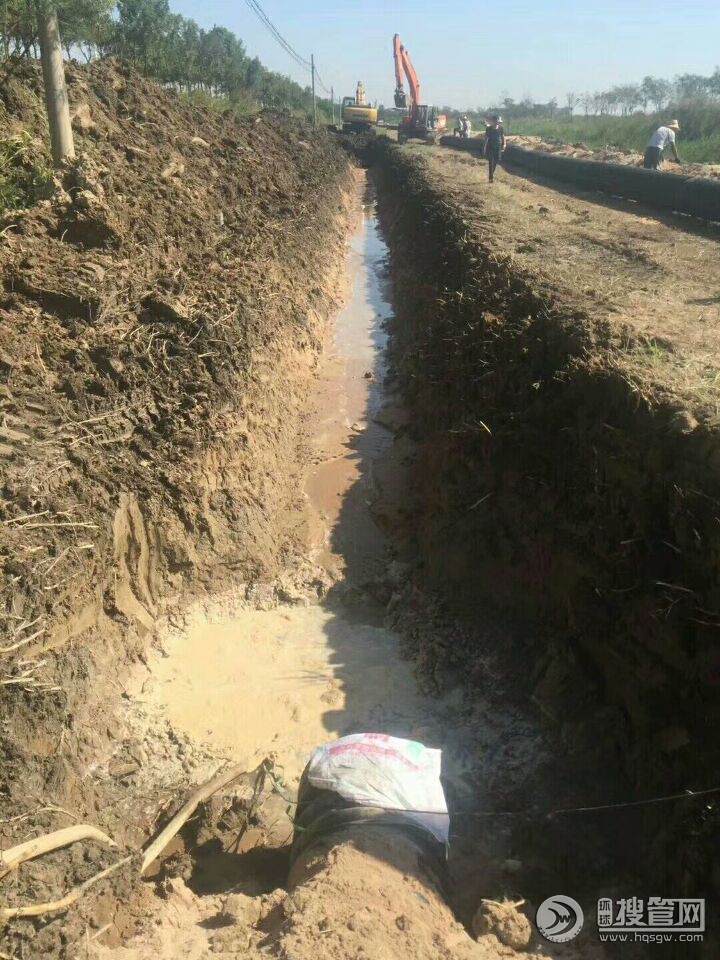

（1）根據污水管設計位置進行放線，開挖時溝槽寬度要符合設計及規范要求，保證有足夠的作業空間，根據溝槽深度放坡或分臺階開挖。槽底設計標高以上0.2～0.3m的原狀土應用人工進行開挖，避免擾動基底。基底按設計要求設置砂墊層，并夯壓到設計密實度，防止HDPE纏繞增強管不均勻沉降影響管道安裝和接頭連接質量。
 （2）污水管安裝前，首先檢查管道的外觀質量。管道表面不得有明顯的劃痕，不得有影響結構安全、使用功能及接口連接的質量缺陷，管節不得有異向彎曲，端口應平整。

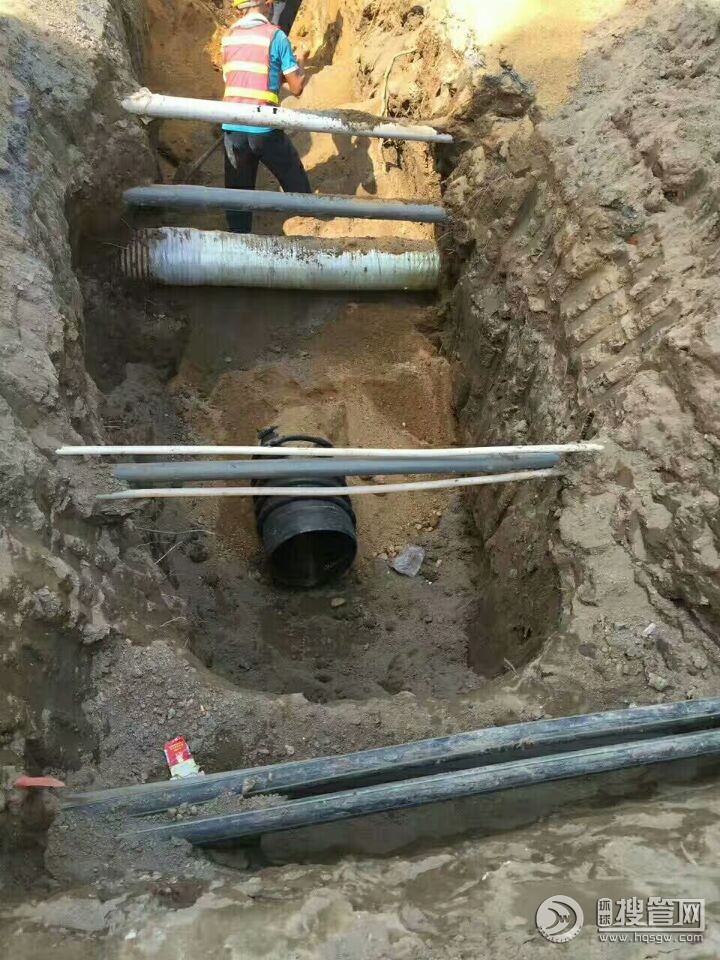

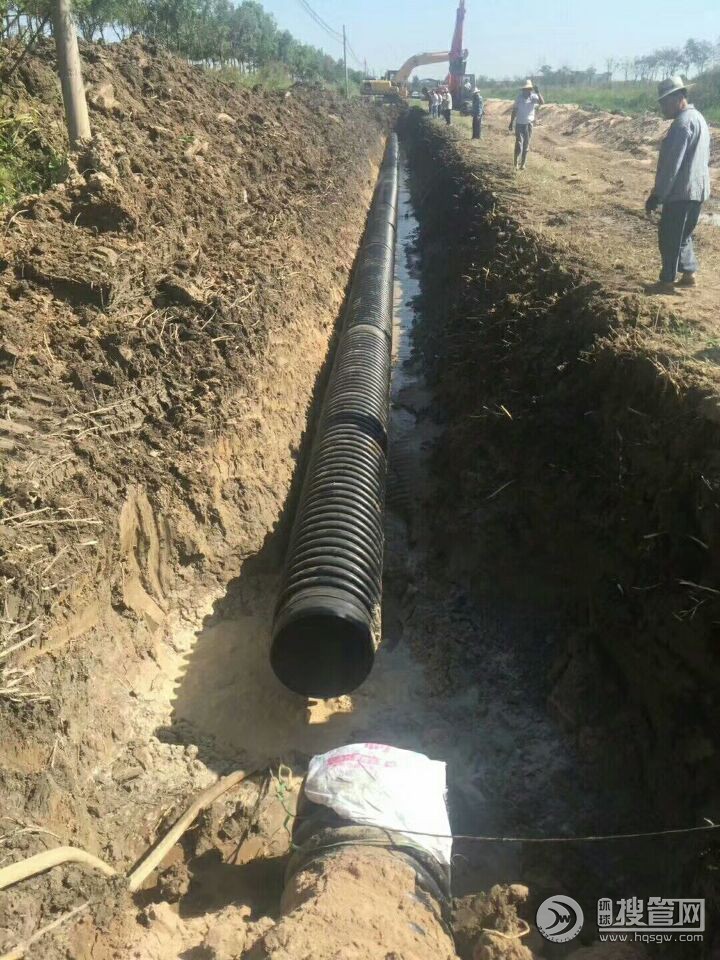

（3）HDPE纏繞增強管施工方式可以多樣化，在需要塊速回填的地區，HDPE纏繞增強管可以在地面上進行多根預焊，再放入溝槽，這種方式可加快施工進度，同時又可避免危險施工，降低施工成本。不需要塊速回填時，將污水管分節搬運至溝槽內，人工布管，在溝槽內承插與焊接。小型管材可用人力抬運或用非金屬繩索兜住管節下管，大型管材可用吊車吊裝，嚴禁將管節翻滾拋入槽中。吊裝時，應用非金屬繩索兜住管節，兩端吊點應在距管端 1/ 4 管長處，根據管長及管徑實際情況采用兩點吊裝，嚴禁用繩子串心吊裝。吊點部位加設柔性墊板，可采用橡膠墊，防止吊繩磨損污水管。吊裝過程設專人指揮，保證施工過程井條有序，污水管不得碰撞溝槽壁或施工機械等，防止污水管變形或損壞。

（4）管道就位后，拆除管子承插口氣墊膜，檢查承口、插口是否有缺陷或者變形，同時檢查電阻絲和焊接連接線是否完好，不合格的必須更換。檢查合格后，清除承口、插口連接面的污垢, 用90%純度酒精或清潔劑擦洗干凈，管子連接面和電阻絲必須保持干凈、干燥，為焊接做好準備。

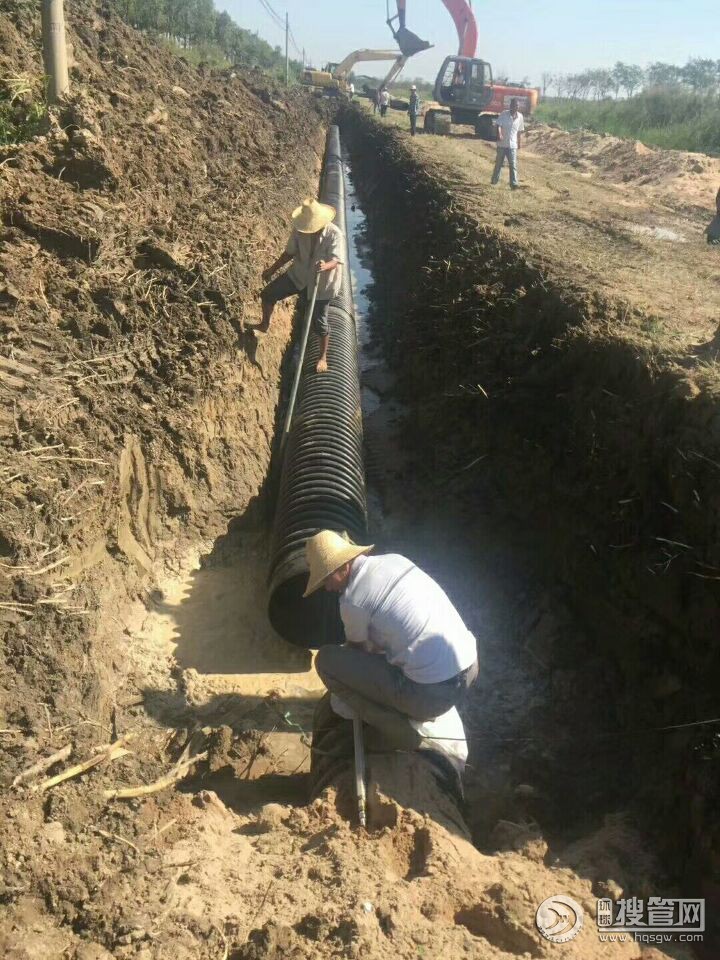

（5）將插口與承口對位，用非金屬繩索綁扎接口的兩管管身，在管身兩側各設置一個倒鏈，用兩個倒鏈均衡拉緊，管徑較小時，可人工采用非金屬繩索兜住管端對位。在插口上標出插入深度標志，將插口慢慢插入承口，保證插口與承口同軸，避免碰撞管道或連接處偏斜。插口端不宜插到承口底部，應留出不小于10mm的伸縮空隙。插入完畢后，承插口周圍應空隙均勻，無雜物，連接的管道平直，不偏斜，同時將焊接連接線接出，保證連接線完好。

（6）承插口插接到位后，為防止已敷設管道位置移動，應采用穩管措施，可將裝滿中粗砂的編織袋封口后壓在管道頂部，具體數量根據管徑及現場實際情況確定。并復測管道中心線和標高是否在設計和規范允許范圍內，偏差超限時，應查明原因，采取相應措施后，進行調整或者重新對口對接，保證接口焊接前管道軸線和標高均符合設計及規范要求。

（7）管道在電熔連接焊接前，必須對焊工進行培訓，包括焊接操作規程、焊接參數等，保證焊接機具操作人員熟練掌握焊接技術及操作工藝。正式焊接前，檢查焊接機具的工作狀態是否正常，再次確認兩連接管道的幾何中心位置。準備工作就緒后，在承口用配套的卡箍將接口壓緊, 使承口和插口更好的接觸，使電阻絲更好的發揮功用，提高焊接質量。并將專用的電熔焊機與承管口伸出的焊接連接線頭相連接，形成通路，以便施焊。連接線在整個施工過程中不得受力，防止被拉斷。
 （8）連接線連接完畢后，準備進行電熔連接。電熔連接應在當日溫度較低或接近最1低時進行。電熔連接前，首先設定焊接參數，根據不同的管徑，設定不同的通電參數。電熔連接接口焊接采用專用焊接機具，焊接電壓為220V，焊接電流及焊接時間根據試驗確定，并遵從廠家的技術說明。根據焊機性能，HDPE纏繞增強管電熔連接采用專用焊接機具，焊接時，根據焊機、天氣、環境溫度等不同，可適當調整焊接工藝，但不能偏差10%。通電時要特別注意連接電纜線不能受力，防止短路或者電線被拉斷。焊熔時氣溫不得低于5℃，否則需采取預熱或保溫措施。對于DN900及以上，在焊接前，先將焊接電流預加熱2min左右，以便于提高焊接質量，并采用支撐環進行撐緊，支撐環放置在管子承口內靠近電熔接頭的地方。

（9）通電完成后，取走電熔連接設備，讓管道連接處自然冷卻。自然冷卻期間，應保留卡具，不得移動管道。自然冷卻時間必須滿足工藝參數要求，不得采取曬水等其他措施強制降溫冷卻。

（10）管道接頭焊接完畢后，需檢查管道接頭質量及管道密封性，采用閉水試驗進行檢查，試驗管段按井距分隔，抽樣選取，帶井試驗。試驗前，先驗收管道及檢查井外觀質量，管道未回填且溝槽無積水，封堵預留孔，并編制閉水試驗方案，嚴格按照方案進行試驗。經過試驗表明，電熔連接技術的應用，可有效的保證接頭焊接質量，污水管密閉性好，安裝質量達到設計及規范的要求。

（11）功能性試驗合格后，可進行溝槽回填。溝槽回填時，應在管道兩側同步進行，管基有效支撐角范圍應采用中粗砂填充密實，管底基礎部位到管頂以上500mm范圍內，必須采用人工回填，管頂500mm以上部位，可用機械從管道軸線兩側同時夯實，每層回填高度應不大于200mm，分層回填分層壓實。
