產品介紹

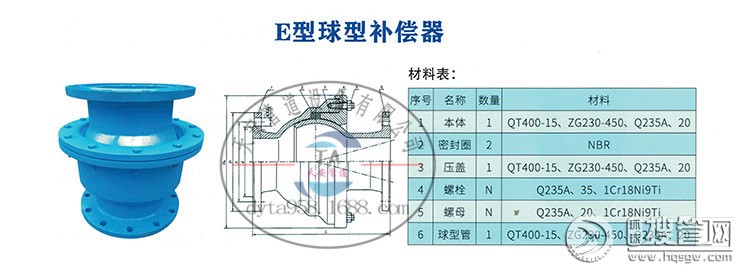

E型球形補償接頭，主要由球殼、密封圈、壓蓋、螺栓、螺母、球體組成。主要適用于地面沉降大、震動大、地形復雜的管道連接。安裝在管道上后，球體可以以回轉中心在θ角范圍內自由轉動，來補償管道因地基沉降、熱脹冷縮引起的撓曲。

應用范圍

E型球形補償接頭是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業中。

產品用途

1、用于熱力管道中，補償熱膨脹，其補償能力為“冂”補償器的5-10倍。

2、用于火箭發射臺、飛機排氣設施上，補償沖擊膨脹。

3、用于冶金設備（如高爐、轉爐、電爐、加熱爐等）的汽化冷卻系統中，作萬向接頭用。

4、用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地震等意外原因對管道產生破壞。

產品特點

E型球形補償接頭具有補償量大，占據空間小，流體阻力小，安裝方便，綜合成本低等優點。

(1)可以補償多維方向。形式多樣，補償量大，壽命長；

(2)能有效的補償或消除安裝誤差；

(3)剛度低，彈性反力小；

(4)適用溫度范圍高，抗腐蝕性能好；

(5)能有效地隔離震動和減小噪音。

安裝注意事項

1、多根管道排列同一斷面時，應充分考慮管道排列，防止相鄰管道由于管道熱膨脹，特別在球形補償器附近大位移量而產生管道相碰或互擠的現象。

2、球形補償器應盡量設置在管道彎頭附近處，以增大其補償量。

3、水平布置球形補償器時，由于球形補償器自重較大，應考慮設置平臺。其球補與平臺接觸處，可跟隨球形補償器來回移動，使球補時動作更加靈活可靠。
