精彩介紹首屈一指的鑄鐵劃線平臺在劃線時的步驟和作用！

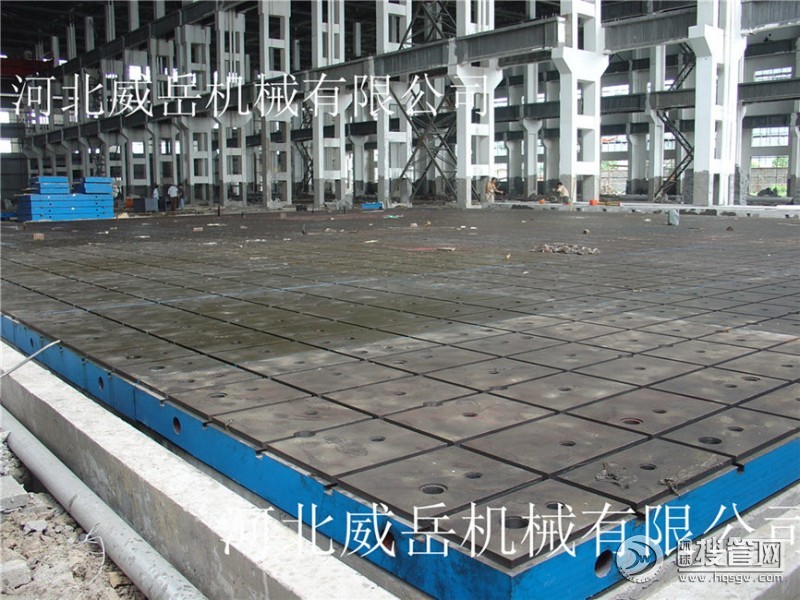

鑄鐵劃線平臺又叫鑄鐵劃線平板。是用鑄鐵材料做成的平板，采用細顆料的灰口鑄鐵或合金鑄鐵制造，是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，鑄鐵劃線平臺也可用于一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等。常見的加工方法是刮制法，刮制的鑄鐵劃線平臺工作面能貯存潤滑油和容納微小灰屑在凹坑中，提高了基準體現的可靠性與穩定性。

今天威岳小編就與大家分享一下關于鑄鐵劃線平臺在劃線時的步驟是怎樣的，又有著什么樣的作用

1、鑄鐵劃線平臺的劃線特點

（1）鑄鐵劃線平臺劃線的特點 根據圖樣或實物的尺寸要求，用劃線工具在毛坯或半成品工件上劃出待加工部位的輪廓或作為基準點、線的操作。這些點和線標明了工件某部分的形狀、尺寸或特征，并確定了加工的尺寸界限。

（2）鑄鐵劃線平臺劃線的作用

1確定工件上個加工位置和加工余量。

2可全面檢查毛坯的形狀和尺寸是否符合圖樣，能否滿足加工要求。

3當坯料出現缺陷的情況下，還通過劃線時的“借料”方法。來達到可能的補救。

4在板料上按劃線下料，可做到正確排料，合理使用材料。

（3）劃線的種類：1平面劃線、2立體劃線

2.鑄鐵換線平臺劃線工具

（1）基準工具：平臺

（2）量具：鋼直尺、90度刀口角尺、高度尺

（3）直接劃線工具：劃針 劃規 劃線盤 樣沖

（4）夾持工具：方箱 千斤頂 V型鐵

3.鑄鐵劃線平臺劃線的方法及步驟

（1）基準的選擇 工件上用來確定其他點、線、面的位置所依據的點、線和面

（2）劃線基準的選擇 平面劃線一般選2個劃線基準，立體劃線選3個

1兩條互相垂直的中心線、 2兩互相垂直的平面、3一條中心線和與它垂直的平面

（3）劃線的找正與借料 各種鑄、鍛件由于某些原因，會形成形狀歪料、偏心、各部分壁厚不均勻等缺陷。當形位誤差不時，可通過劃線找正和借料的方法來補救。

找正就是利用劃線工具使工件上有關的表面與基準面之間處于合適的位置。

借料就是通過試劃和調整，將各加工表面的加工余量合理分配，互相借用，從而保證各加工表面都有足夠的加工余量，而誤差或缺陷可在加工后排除。

(4)劃線的步驟

平面劃線步驟：1分析圖樣，選定基準。2劃基準線和找正輔助線。

3劃其他線。4劃圓和圓弧斜線等。5檢查核對尺寸。6打樣沖眼，立體劃線：立體劃線是平面劃線的復合運動，與平面劃線有許多相同之處，不同就是在兩個以上有相互關系的面劃線。

如劃線基準一旦確定，后面的劃線步驟與平面劃線大致相同。

立體劃線方法常用有兩種，一種工件固定不動（大型工件），另一種是工件翻轉移動（中小型工件）。對中小型工件，還可采用利用方箱的中間方法，這樣可兼得兩種劃線方法的優點。
