管材特點：

1.管材纏繞波紋結構合理，有利于擴大與土壤的接觸面以及填入管道波谷內的回填土和管道本身共同承受周邊土壤的壓力，弄成管土共同作用。

2.管材波紋中間有直立內肋大大提高了波峰的穩定，有利于抗壓、抗沖擊。

3.塑料帶材熔接面的寬度大、效果好，使得管材的縫拉伸強度高。

4.管材連接采用承插電熱熔確保零滲漏、不銹鋼卡箍式連接方便可靠。

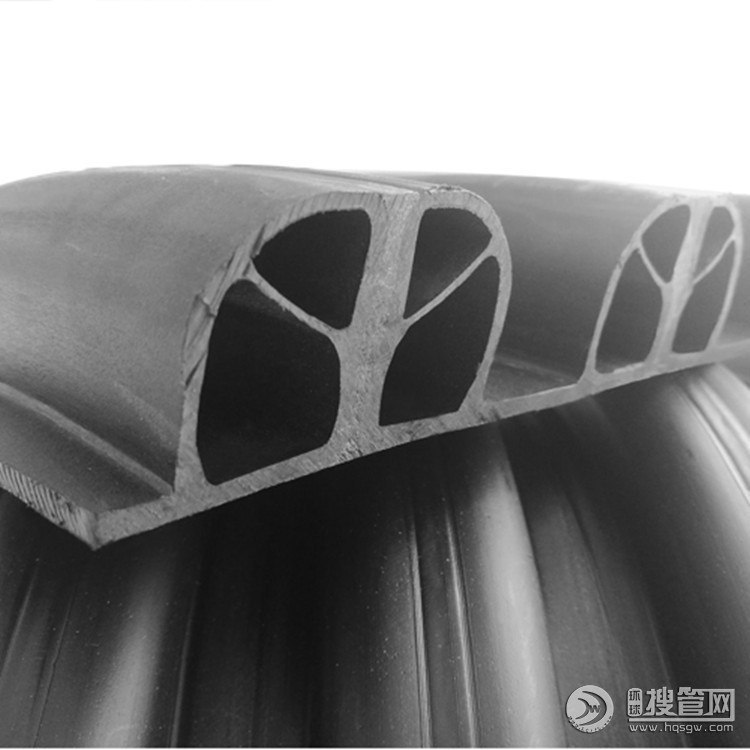

管材結構：以外半波紋結構部件之間內部形肋纏繞連接形成內表面平整，外表面為螺旋波紋的管材。典型的內肋螺旋波紋結構壁管如圖所示所示 , 是在換熱管的內壁面形成許多不連續的、 與

軸線有一定夾角并向兩個方向傾斜的條狀凸起

物———雙斜內肋. 所謂的 “不連續” 是相對于螺旋

槽管 (螺旋連續)、 螺紋管 (螺旋連續)、 橫槽管

(周向連續) 而言, 是一種具有一定長度的粗糙元

(條狀凸起). 管內流體在管壁上多個雙斜內肋的作

用下產生多縱向渦流 , 且渦流主要集中在管壁面附

近, 從而使對流換熱得到強化. 同一橫截面不連續

的雙斜向內肋對的數量, 應根據管徑和加工方法以

及管內流動 Re 等確定, 對于工程常用 Υ19 ～ 25 的

換熱管推薦選用N =3 ～ 6 對. 內肋的結構參數推

薦選用:徑向高度 h = (0.02 ～ 0.05) d , 軸向長

度 L = (0.15 ～ 0.5) d (d 為基管內徑), 傾斜角

C=30°～ 60°, 節距 P = (0.3 ～ 1) d.

Fig. 1　Photo of Discrete Double-Inclined Ribs tube

選取其中一個節距進行數值計算, 并假定在等

壁溫邊界條件下流動和熱周期性充分發展的條件已
