雙壁波紋管管道工程施工安裝方法
總則
為使雙壁波紋管在管道施工過程中實現安全可靠、確保工程質量，特編制本手冊。 本手冊適用于硬聚氯乙烯(PVC-U)和高密度聚乙烯(HDPE)雙壁波紋管材，PVC-U管材管徑dn200~500mm，HDPE管材管徑dn400~800mm。管材環剛度等級為S1≥4KN/m2和S2≥8KN/m， 方法適用于地震區和非地震區室外排水和農田水利工程，工廠企業范圍的室外排水工程可參照執行。

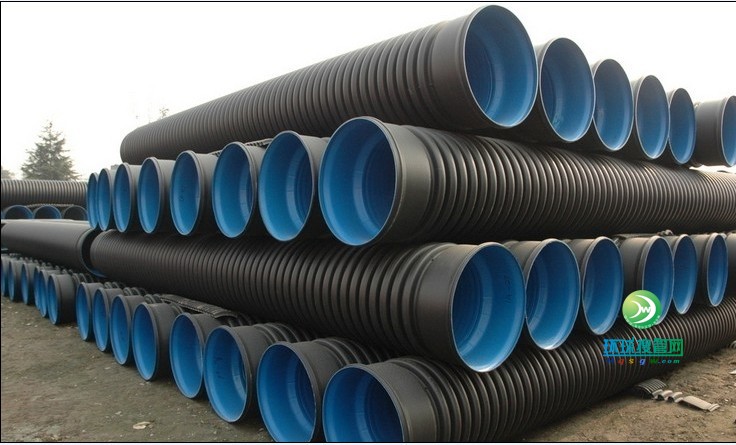

管材
管材、橡膠圈等材料規格應符合設計要求，具有質量檢驗部門的產品合格證和產品性能說明書，并應表明產品規格和生產日期。承插式接口密封橡膠圈采用氯丁橡膠制成，邵氏硬度為45-55MPa，由管道生產廠按規格配套供應
管材質量
管材要求外觀一致，內壁光滑，管身不得有裂縫，管口不得有破損、裂口、變形等缺陷。
管材端面應平整，與管中心軸線垂直，軸向不得有明顯的彎曲出現。管材插口外徑、承口內徑的尺寸及圓度必須符合產品標準的規定。
管材耐壓強度及剛度應滿足設計要求。
管道接口用橡膠圈性能、尺寸應符合設計要求。橡膠圈外觀應光滑平整，不得有氣孔、裂縫、卷皺、破損、重皮和接縫現象。
裝卸、運輸和堆放
管材、管件在裝卸、運輸和堆放時應避免撞擊，嚴禁拋摔。
管材成批運輸時，承口、插口應分層交錯排列，并應捆扎穩固。
短距離搬運，不得在堅硬不平地面和碎石面層上拖動或滾動。
管材堆放場地應地面平整，堆放高度不得超過2m，直管部分應有木墊塊，墊塊寬度應不小于200mm，間距不大于1500mm。堆放時管材承口與插口應間隔整齊排列，并應捆扎穩妥。
管材堆放中應避免日光曝曬，并保持管間通風。
橡膠圈應儲存在通風良好的庫房內，堆放整齊不得受到扭曲損傷。
管道安裝
待用的管材應按產品標準逐支進行質量檢驗，不符合標準不得使用，并應做好記號，另行處理。
管材現場應由人工搬運，搬運時應輕抬輕放。
下管前，凡規定須進行管道變形檢測的斷面的管材，應預先量出該斷面管道的實際直徑，并做出記號
下管可用人工或起重機吊裝進行。人工下管時，由地面人員將管材傳遞給溝槽內施工人員;對放坡開挖的溝槽也可用非金屬繩索系住管身兩端，保持管身平衡均勻溜放至溝槽內，嚴禁將管材由槽頂邊滾入槽內;起重機下管吊裝時，應用非金屬繩索扣系住，不得串心吊裝。
管材應將插口順水流方向，承口逆水流方向安裝，安裝應由下游往上游進行。
橡膠圈接口
接口前，應先檢查橡膠圈是否配套完好，確認橡膠圈安放位置及插口的插入深度。
接口時，先將承口的內壁清理干凈，并在承口內壁及插口橡膠圈上涂潤滑劑(首選硅油)，然后將承插口端面的中心軸線對齊。
接口方法按下述程序進行：De400mm以下管道，先由一人用棉紗繩吊住被安裝管道的插口，另一人用長撬棒斜插入基礎，并抵住該管端部中心位置的橫擋板，然后用力將該管緩緩插入原管的承口至預定位置;De500mm以上管道可由兩臺0.5噸的手扳葫蘆將管材拉動就位，接口合攏時，管材兩側的手扳葫蘆應同步拉動，使橡膠密封圈正確就位，不扭曲、不脫落。
為防接口合攏時已排設管道軸線位置移動，需采用穩管措施。具體方法可在編織袋內灌滿黃砂，封口后壓在已排設管道的頂部，其數量使管徑大小而異。管道接口后，應復核管道的高程和軸線使其符合要求。
雨季施工應采取防止管材漂浮措施。可先回填到管頂以上一倍管以上的高度。管安裝完畢尚未回土時，一旦遭到水泡，應進行管中心線和管底高程復測和外觀檢查，如發現位移、漂浮、拔口現象，應返工處理。
管道修補
管道敷設后，受意外因素發生局部損壞，當損壞部位的長或寬不超過管周長的1/12時，可采取修補措施。修補方法按以下規定：
管道的外壁發生局部或較小部位裂縫或孔洞在0.02m以內時，可先將管內水排除，用棉紗將損壞部位清理干凈，然后用環已酮刷基面后，涂刷耐水性能好的塑料粘合劑;并從未使用的管道相應部位取下相似形狀大小的板材，進行粘接，用土工布包纏固定，固化24小時后即可復土。
管道的外壁損壞部位呈現管壁破碎或長0.1m以內孔洞時用刮刀將破碎的管壁或孔洞完全剔除，剔除部位周圍0.05m以內用環已酮清理干凈，刷耐水性能好的塑料粘合劑;再從相同管材相應部位取下相當損壞面積2倍的弧形板，內壁涂粘合劑扣貼在損壞部位，用鉛絲包扎固定。如果管外壁有肋，將損壞部位周圍0.05m以內的肋去除，刮平不帶肋跡，采取上述相同方法補救
管道與檢查井銜接
管道與檢查井的銜接，宜采用柔性接口，也可采用承插管件連接，視具體情況由設計確定。
當管道與檢查井采用磚砌或混凝土直接澆制銜接時，可采用中介層作法。其時在管道與檢查井相連部位預先用與管材相同的塑料粘合劑、粗砂做成中介層，然后用水泥砂漿砌入檢查井的井壁內。
中介層的做法：先用毛刷或棉紗將管壁的外表面清理干凈，然后均勻地涂一層塑料粘合劑，緊接著在上面撒一層干燥的粗砂，固化10-20分鐘，即成表面粗糙的中介層。中介層的長度與檢查井厚度相同。
管道位于軟土地基或低洼、沼澤、地下水位高的地段時，與檢查井宜采用短管連接。即在直接與檢查井連接的管段長度宜采用0.5m，后面再連接不大于2.0m的短管，以下再與整根管連接。
檢查井底板基礎，應與管道基礎墊層平緩順接。
