螺旋焊管種類：
鋼帶對頭焊焊縫：鋼帶對頭焊焊縫就是螺旋縫鋼管上鋼板或鋼帶頭尾相接的焊縫。
對接焊焊縫：就是把兩截鋼管連接在一起而形成的環形焊縫。
定位焊焊縫：就是把最終施焊前，用于固定對接邊緣的焊縫。
螺旋焊管生產的特點是：
(1)可用同一寬度的帶材生產多種外徑的管材;
(2)管材的平直度好，尺寸較精確，內外螺旋焊縫增加了管體剛性，所以焊后無需定徑、矯直工序;
(3)易于實現機械化、自動化和連續化生產;
(4)與相近規模的其他裝備比，外形尺寸小，占地和投資少，建設快;
(5)與同尺寸的直縫焊管比，管材單位長度上的焊縫較長，因而生產力較低。
螺旋焊管是將低碳碳素結構鋼或低合金結構鋼鋼帶按一定的螺旋線的角度(叫成型角)卷成管坯，然后將管縫焊接起來制成，它可以用較窄的帶鋼生產大直徑的鋼管.螺旋焊管主要用于石油、天然氣的輸送管線，其規格用外徑*壁厚表示.螺旋焊管有單面焊的和雙面焊的，焊管應保證水壓試驗、焊縫的抗拉強度和冷彎性能要符合規定。
螺旋焊管的執行標準：
國家標準：CB/T9711.1 — 1997;
石油工業部行業標準：SY/T5037-2000;
美國：APISPEC 5L 焊接鋼管標準;
螺旋焊管工藝流程：
工藝流程如下：
開卷——上卷——校平——對接焊——外焊——切管——破口——后續焊——水壓試驗;
檢驗工藝如下：
原材料檢驗——校平檢驗——對接焊檢驗——成型檢驗——內焊檢驗——超聲波檢驗——坡口檢驗——外形尺寸檢驗——X射線檢驗——最終檢驗;
本項目的防腐要求與國內其它項目相比有較大不同，其主要區別在于：
·內防腐材料國內一般采用水泥砂漿，本項目采用無毒環氧涂料(厚度0.4mm)。
·外防腐涂層電火花試驗電壓國內一般為3000伏，最高不超過5000伏，本項目為10千伏。針對以上要求，我們著重抓好以下二方面的工作：
·嚴格打砂工作程序以保證除銹質量，并在1小時內完成內外底漆的噴涂，這是保證防腐質量的根本。
·在制定防腐工藝時我們特別要求玻璃絲布首先浸透環氧煤瀝青涂劑，半機械滾纏，并對玻璃絲布由人工用滾筒推平的方法操作，以保證外涂層的均勻細密。
·內外防腐的管子，放在露天堆場達4個月檢驗，內涂層沒有黃色麻點等不良現象，外防腐層電火花試驗仍可達10千伏的要求。
2008-2009年中國螺旋焊管市場現狀研究與發展趨勢報告是由市場監測中心與市場研究中心的研究人員根據國家統計機構、市場監測數據庫、進出口統計部門等機構提供或發布的數據、信息，運用科學的統計手段與研究方法制作而成。是投資者、企業經營管理者了解螺旋焊管行業現狀、市場競爭狀況、區域市場分布、行業重點企業分析等方面的市場信息。
因管線的承載壓力日益增高，使用條件日益苛刻，并且要盡量延長管線的使用壽命，所以螺旋焊管的主要發展方向是：
(1)生產大直徑厚壁管以提高耐壓能力;
(2)設計生產新結構的鋼管，如雙層螺旋焊管，即用厚度為管壁一半的帶鋼焊成雙層管，不僅強度比同厚度的單層管高，且不會出現脆性破壞;
(3)開發新鋼種，提高冶煉工藝技術水平，廣泛采用控制軋制和軋后余熱處理工藝，以不斷提高管體的強韌性和焊接性能;
(4)大力發展涂層管，如在管內壁涂以防腐層，不僅可延長使用壽命，且可改善內壁的光滑度，降低流體摩擦阻力，減少積蠟和污垢，減少清管次數，降低維修費用。
螺旋焊管的生產工藝流程：
螺旋焊管的原料有帶材和板材，厚度在19mm以上用板材。用帶材時為保證前后板卷首尾對焊時連續供料，可用活套裝置，也可用飛焊小車對焊連接，如圖所示，飛焊小車上可將從開卷到對焊的整個備料操作在其沿軌道移動過程中完成。當前卷帶鋼的尾部被對焊機的后夾緊器咬住時，小車則以與成形一預焊機的同步速度拉向前進，對焊結束后，松開后夾緊器，小車自行回到原位。用板材時需先在作業線外將單張鋼板對焊成板條，然后送上作業流程線用飛焊小車對焊連接。對焊皆用自動埋弧焊，在相當于管體內表面進行，未焊透的地方于成形、預焊后，再在管體外表面補焊，然后才對螺旋焊縫進行內、外焊。板帶進入成形機前，必須根據管徑、壁厚和成形角將板邊預彎一定曲率，使得成形后邊部與中部的變形曲率一致，防止出現焊縫區突起的“竹節”缺陷。預彎后進入螺旋成形器成形(見螺旋成形)、預焊。為提高生產力，多采用一條成形一預焊線與多條內外本焊線相配合。這樣既能提高焊縫質量，又能大幅度增加產量。預焊一般采用焊接速度較快的保護氣體電弧焊或高頻電阻焊，全長焊接，本焊采用多極自動埋弧焊。

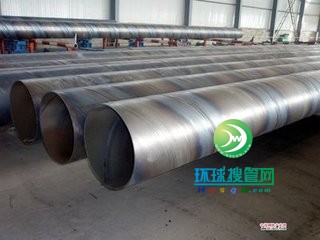

圖示 螺旋焊管結構示意圖
螺旋焊管生產的主要發展方向：因管線的承載壓力日益增高，使用條件日益苛刻，并且要盡量延長管線的使用壽命，所以螺旋焊管的主要發展方向是：
(1)生產大直徑厚壁管以提高耐壓能力;
(2)設計生產新結構的鋼管，如雙層螺旋焊管，即用厚度為管壁一半的帶鋼焊成雙層管，不僅強度比同厚度的單層管高，且不會出現脆性破壞;
(3)開發新鋼種，提高冶煉工藝技術水平，廣泛采用控制軋制和軋后余熱處理工藝，以不斷提高管體的強韌性和焊接性能;
(4)大力發展涂層管，如在管內壁涂以防腐層，不僅可延長使用壽命，且可改善內壁的光滑度，降低流體摩擦阻力，減少積蠟和污垢，減少清管次數，降低維修費用。
螺旋管：直縫焊管生產工藝簡單，生產效率高，成本低，發展較快。螺旋焊管的強度一般比直縫焊管高，能用較窄的坯料生產管徑較大的焊管，還可以用同樣寬度的坯料生產管徑不同的焊管。但是與相同長度的直縫管相比，焊縫長度增加30~100%，而且生產速度較低。因此，較小口徑的焊管大都采用直縫焊，大口徑焊管則大多采用螺旋焊;
螺旋管及其標準分類：承壓流體輸送用螺旋縫埋弧焊鋼管(SY5036-83)主要用于輸送石油、天然氣的管線;承壓流體輸送用螺旋縫高頻焊鋼管(SY5038-83)，用高頻搭接焊法焊接的，用于承壓流體輸送的螺旋縫高頻焊鋼管。鋼管承壓能力強，塑性好，便于焊接和加工成型;一般低壓流體輸送用螺旋縫埋弧焊鋼管(SY5037-83)，采用雙面自動埋弧焊或單面焊法制成的用于水、煤氣、空氣和蒸汽等一般低壓流體輸送用埋弧焊鋼管。
