BJNZ-W500、1000、2000Nm微機控制材料扭轉試驗機
1、鉑鑒牌鋼材扭轉試驗機簡介
鉑鑒牌鋼材扭轉試驗機主要用于材料及制成品在室溫下扭轉力學性能的檢測，鉑鑒牌鋼材扭轉試驗機也可用于材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。試驗機采用計算機控制操作，軟件同步顯示被測試試件的扭矩-時間、扭角-時間、扭矩-扭角、扭矩-轉角等曲線;實時顯示角度、扭矩、扭矩峰值等參數;試驗結果可存儲、打印等。
執行標準：GB/T 10128 《金屬材料室溫扭轉試驗方法》，JJG 269《扭轉試驗機檢定規程》
應用行業：
計量質檢;冶金鋼鐵;機械制造;民用航空;高等院校;科研實驗所;商檢仲裁、技術監督部門;建材陶瓷;石油化工;其它行業。
2、 方案描述
2.1主機

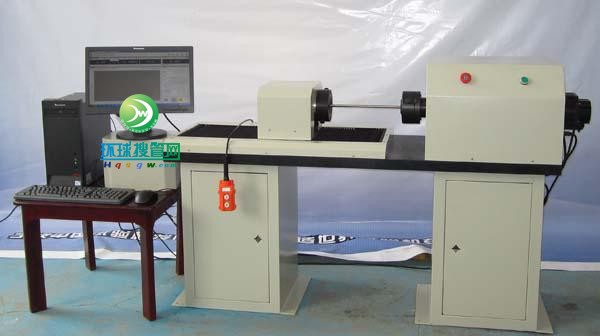

主機采用臥式結構。左端扭矩盤連接傳感器為固定端，右端加載為交流伺服電機通過擺線減速機傳動帶動加力盤轉動，通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，加載系統可沿導軌移動，用于調整試驗空間。
2.2傳動系統
通過采用交流伺服電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載;
2.3扭矩及扭角的檢測
采用高精度扭矩傳感器，可正反兩方向測量扭矩;扭轉角的輸出是通過交流伺服電機導出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器信號處理后在計算機屏幕上顯示。
2.4測量控制系統：
試驗力測量控制系統由高精度雙向對稱性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成;位移測量控制系統由倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機控制、數據處理、顯示等功能。
2.5試驗過程
整個試驗過程采用基于Windows平臺、使用以圖形為界面的視窗式操作軟件，由鍵盤輸入試驗參數，鼠標操作虛擬按鈕，自動完成全部試驗過程。
試驗結果可形成多種報表格式，方便打印、分析試驗結果。
3、 主要技術性能指標
●扭矩量程：500、1000、2000Nm
●扭矩測量范圍： 1%-100%;
●扭矩最小讀數值： 0.01Nm
●試驗扭矩分辨率 1/±300000
●扭矩示值相對誤差：≤±1.0% (正轉和反轉兩個方向)
●扭矩重復性相對誤差：≤1.0%(正轉和反轉兩個方向)
●轉角測量范圍 0-10000°
●轉角示值相對誤差：≤±1% (正轉和反轉兩個方向)
●扭角(小角度測量)顯示最小分辨率：0.0001°
●轉角最小讀數值：0.01°
●試驗轉速：0.05-720°/min(屈服前應在3°/min-30°/min;屈服后不大于720°/min)無級調速
●扭轉速度示值相對誤差：≤±1% (正轉和反轉兩個方向)
●扭轉速度示值重復性誤差：≤1.0%
●加力盤、扭矩盤間距離：0～500mm(可根據您的要求定制)
●兩夾頭的同軸度：≤Φ0.3mm
●試樣夾持直徑：標準試樣(圓試樣Φ10，標距50mm,100mm)
●電源：AC 220V±10%，50Hz;
●試樣夾持方式：按用戶試樣提供夾具一套
●試驗級別:1級
●主機凈尺寸(mm)：約1550*550*1100
●主機重量(kg)：約450
4、試驗機的工作環境要求
4.1 在室溫100C～350C范圍內;對溫度要求嚴格的試驗，試驗溫度應為：23℃±5℃
4.2 相對濕度不大于80%;
4.3在穩固的基礎上正確安裝;
4.4 在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中;
4.5 電源電壓的波動范圍不應超過額定電壓的
5、試驗機主要配置
△主機一臺
△交流伺服電機及驅動器控制系統1套
△高精度減速機1套
△高精度雙向扭矩傳感器 1個
△計算機：聯想臺式機(不含電腦桌)
△打印機：佳能彩色噴墨打印機
△信息采集卡(已插入計算機內)、試驗機控制軟件1套
△技術資料(使用說明書、合格證明書、裝箱單)各1套
△夾具1套
△隨機工具1套
6、售后服務
7.1試驗機到需方場所，需方將設備安裝完畢后(無需做地基)，供方
免費對需方進行一次人員培訓;
7.2免費為用戶提供軟件的升級;
7.3產品保修期一年，終生維護。
7、技術情報和資料的保密
1、本技術方案屬于濟南鉑鑒測試技術有限公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效;
2、我方對用戶提供的技術情報和資料亦應承擔保密義務
