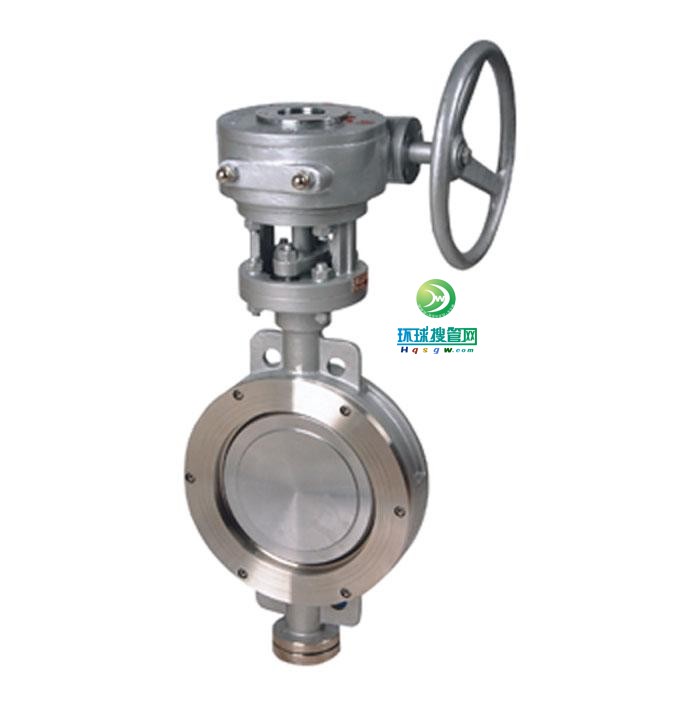

蝶閥是用圓形蝶板作啟閉件并隨閥桿滾動來敞開、封閉和調理流體通道的一種閥門。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。
蝶閥是用圓形蝶板作啟閉件并隨閥桿滾動來敞開、封閉和調理流體通道的一種閥門。蝶閥的蝶板裝置于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉視點為0°~90°之間，旋轉到90°時，閥門則牌全開狀況。
蝶閥構造簡略，只由少量幾個零件構成，資料耗用省;體積小、重量輕、裝置尺度小，驅動力矩小，操作簡便、敏捷，只需旋轉90°即可快速啟閉;而且還一起具有杰出的流量調理功用和封閉密封特性，在大中口徑、中低壓力的運用范疇，蝶閥是主導的閥門方法。蝶閥處于完全敞開方位時，蝶板厚度是介質流經閥體時僅有的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量操控特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈能夠鑲嵌在閥體上或附在蝶板周邊。
蝶閥的構造特色
蝶閥具有構造簡略、體積小、重量輕、資料耗用省，裝置尺度小，開關敏捷、90°往復反轉，驅動力矩小等特色，用于切斷、接通、調理管路中的介質，具有杰出的流體操控特性和封閉密封功能。
蝶閥能夠運送泥漿，在管道口積存液體起碼。 低壓下，能夠完成杰出的密封。 調理功能好。
蝶板的流線形規劃，使流體阻力丟失小，可謂是一種節能型產品。
閥桿為通桿構造，通過調質處理，有杰出的歸納力學功能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封牢靠。與蝶板錐銷固定，外伸端為防沖出型規劃，避免在閥桿與蝶板銜接處意外開裂時閥桿崩出。
銜接方法有法蘭銜接、對夾銜接、對焊銜接及凸耳對夾銜接。
驅動方法有手動、蝸輪傳動、電動、 氣動、液動、電液聯動等執行機構，可完成遠距離操控和自動化操作。
蝶閥的缺陷如下：
1、運用壓力和工作溫度規模小。
2、密封性較差。
