臥式多級離心泵的兩種調節方式

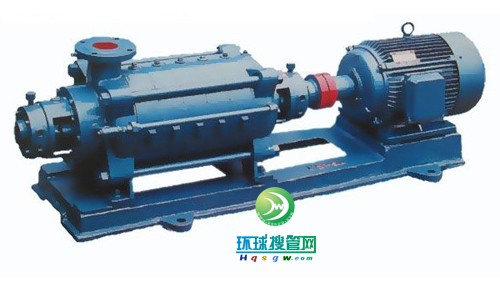

臥式多級離心泵的兩種調節方式臥式多級離心泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。主要適用于城市高層建筑給排水及消防用水、工廠、礦山給排水、遠距離輸水、生產工藝循環中用水、暖通空調循環、生活用水等多種用途。
臥式多級離心泵的調節方式有哪些，我們用最常用的兩種方式介紹。
1、閥門節流
改變離心泵流量最簡單的方法就是調節水泵出口閥門的開度，而臥式多級離心泵轉速保持不變(一般為額定轉速)，其實質是改變管路特性曲線的位置來改變泵的工況點。水泵特性曲線Q-H與管路特性曲線Q-∑h的交點為閥門全開時水泵的極限工況點。關小閥門時，管道局部阻力增加，水泵工況點向左移，相應流量減少。閥門全關時，相當于阻力無限大，流量為零，此時管路特性曲線與縱坐標重合。由此可見，以關小閥門來控制流量時，多級離心泵本身的供水能力不變，揚程特性不變，管阻特性將隨閥門開度的改變而改變。這種方法操作簡便、流量連續，可以在某一最大流量與零之間隨意調節，且無需額外投資，適用場合很廣。但節流調節是以消耗離心泵的多余能量(圖中陰影部分)來維持一定的供給量，離心泵的效率也將隨之下降，經濟上不太合理。
2、變頻調速工況點偏離高效區是水泵需要調速的基本條件。當多級離心泵的轉速改變時，閥門開度保持不變(通常為最大開度)，管路系統特性不變，而供水能力和揚程特性隨之改變。在所需流量小于額定流量的情況下，變頻調速時的揚程比閥門節流小，所以變頻調速所需的供水功率也比閥門節流小。很顯然，與閥門節流相比，變頻調速的節能效果很突出，臥式多級離心泵的工作效率更高。另外，采用變頻調速后，不僅有利于降低離心泵發生汽蝕的可能性，而且還可以通過對升速/降速時間的預置來延長開機/停機過程，使動態轉矩大為減小，從而在很大程度上消除了極具破壞性的水錘效應，大大延長了水泵和管道系統的壽命。
