電磁閥型號大全介紹

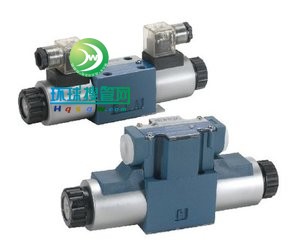

　　電磁閥顧名思義即利用電磁來控制的工業設備，它對液壓、氣動等流體均能有效控制。能在整個工業系統中調整介質的方向、流量等各種參數。電磁閥的型號有很多種，每個型號有各自的特點，以下我們將介紹幾種電磁閥型號特點。

　　一、電磁閥O型符號

　　其中P表示進油口，T表示回油口，A、B表示工作油口。結構特點：在中位時，各油口全封閉，油不流通。機能特點：1、工作裝置的進、回油口都封閉，工作機構可以固定在任何靜止不動，即使有外力作用也不能使工作機構移動或轉動，因而不能用于帶手搖的機構。2、從停止到啟動比較平穩，因為工作機構回油腔中充滿油液，可以起緩沖作用，當壓力油推動工作機構開始運動時，因油阻力的影響而使其速度不會太快，制動時運動慣性引起液壓沖擊較大。3、油泵不能卸載。4、換向精度高。

　　二、電磁閥H型符號

　　結構特點：在中位時，各油口全開，系統沒有油壓。機能特點：1、進油口P、回油口T與工作油口A、B全部連通，使工作機構成浮動狀態，可在外力作用下運動，能用于帶手搖的機構。2、液壓泵可以卸荷。3、從停止到啟動有沖擊。因為工作機構停止時回油腔的油液已流回油箱，沒有油液起緩沖作用。制動時油口互通，故制動較O型平穩。4、對于單桿雙作用油缸，由于活塞兩邊有效作用面積不等，因而用這種機能的滑閥不能完全活塞處于停止狀態。

　　三、電磁閥M型符號

　　結構特點：在中位時，工作油口A、B關閉，進油口P、回油口T直接相連。機能特點：1、由于工作油口A、B封閉，工作機構可以保持靜止。2、液壓泵可以卸荷。3、不能用于帶手搖裝置的機構。4、從停止到啟動比較平穩。5、制動時運動慣性引起液壓沖擊較大。6、可用于油泵卸荷而液壓缸鎖緊的液壓回中。

　　四、電磁閥Y型符號

　　結構特點：在中位時，進油口P關閉，工作油口A、B與回油口T相通。機能特點：1、因為工作油口A、B與回油口T相通，工作機構處于浮動狀態，可隨外力的作用而運動，能用于帶手搖的機構。2、從停止到啟動有些沖擊，從靜止到啟動時的沖擊、制動性能0型與H型之間。3、油泵不能卸荷。

　　五、電磁閥P型符號

　　結構特點：在中位時，回油口T關閉，進油口P與工作油口A、B相通。機能特點：1、對于直徑相等的雙桿雙作用油缸，活塞兩端所受的液壓力彼此平衡，工作機構可以停止不動。也可以用于帶手搖裝置的機構。但是對于單桿或直徑不等的雙桿雙作用油缸，工作機構不能處于靜止狀態而組成差動回。2、從停止到啟動比較平穩，制動時缸兩腔均通壓力油故制動平穩。3、油泵不能卸荷。4、換向變動比H型的小，應用廣泛。

　　六、電磁閥X型符號

　　結構特點：在中位時，A、B、P油口都與T回油口相通。機能特點：1、各油口與回油口T連通，處于半狀態，因節流口的存在，P油口還保持一定的壓力。2、在滑閥移動到中位的瞬間使P、A、B與T油口半的接通，這樣可以避免在換向過程中由于壓力油口P突然封堵而引起的換向沖擊。3油泵不能卸荷。4、換向性能介于0型和H型之間。

　　七、電磁閥U型符號

　　結構特點：A、B工作油口接通，進油口P、回油口T封閉。機能特點：1、由于工作油口A、B連通，工作裝置處于浮動狀態，可在外力作用下運動，可用于帶手搖裝置的機構。2、從停止到啟動比較平穩。3、制動時也比較平穩。4、油泵不能卸荷。

　　八、電磁閥K型符號

　　結構特點：在中位時，進油口P與工作油口A與回油口T連通，而另一工作油口B封閉。機能特點：1、油泵可以卸荷。2、兩個方向換向時性能不同。

　　九、電磁閥J型符號

　　結構特點：進油口P和工作油口A封閉，另一工作油口B與回油口T相連。機能特點：1、油泵不能卸荷。2、兩個方向換向時性能不同。

　　十、電磁閥C型符號

　　結構特點：進油口P與工作油口A連通，而另一工作油口B與回油口T連通。機能特點：油泵不能卸荷;從停止到啟動比較平穩，制動時有較大沖擊。

　　通過以上各種電磁閥型號特點的分析，我們可以選擇適宜的電磁閥。電磁閥還有很多優點如：系統簡單，價格便宜;內漏易控，使用安全;外形輕巧，功率較低等等。多種多樣的型號能滿足各種消費者不同的需求，這也是電磁閥廣泛應用的原因。
