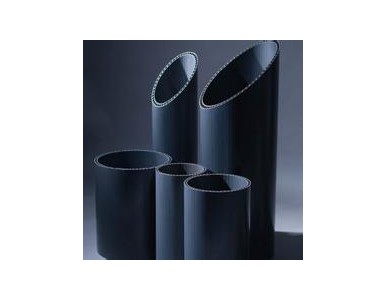

該技術的核心是首先用擠出特定形狀的結構型材，盤卷起來，然后由專門制造的纏繞機將型材螺旋形地纏繞成各種口徑的管道。本產品將型材的幾何形狀設計為方孔、“工”字型、封閉式結構，大大提高了產品的環剛度。管材的長度及規格可現場制定。
用纏繞機同時纏繞兩條雙平壁扣接式PVC-U板材，通過PVC膠粘劑內板材形成了相互塔接、緊密包敷的受力結構，管道一側形成插口，另一端形成承口；安裝時通過PVC膠粘劑將承插口緊密地粘在一起，達到了不漏水，不漏氣的效果，從而使該管材的用途拓展到壓力管道和輸送氣體的真空管道。和其它管材相比，大口徑PVC-U雙層纏繞管承插管連接方便，是性價比最優的產品。
大口徑PVC-U 纏繞管的優點：
良好的密封性：將迷宮式密封理論用在型材的結合部位，加之良好粘接劑粘接，絕無滲漏，通過水壓試驗，可承受0.4Mpa水壓；
柔韌性佳，能順應地基地不均勻沉降；
重量輕，無需吊裝起重工具，施工速度快；
管材現場繞制，節省大量運費，性價比最優；
抗沖抗壓，抗震性好，幾十年不漏水；
內壁光滑，摩阻低，流量大，不結垢，易清淤；
耐酸堿，抗腐蝕，抗紫外線，化學性質穩定；
無毒，無污染，可用于生活飲水輸送；
壽命長，埋地鋪設壽命長達50年；
保護環境，可100%回收利用；
可焊接管件，減少檢查井?dāng)?shù)量，降低工程造價。
大口徑PVC-U 纏繞管應用領域
主要應用于：
市政工程、住宅小區、開發新區雨水及污水排放；
鋼鐵、石油、電廠的排污、輸水；
煤礦抽排瓦斯、通風及其它行業通風；
化工、醫藥、環保等行業的排污管道；
砼管道的非開挖修復；
農田灌溉、防洪管道；
海水養殖用管道、鹵水管道。
大口徑PVC-U 纏繞管管材規格
|
環剛度
|
規格（DN/mm）
|
備注
|
|
S1≥4Kpa S2≥8Kpa
|
400
|
500
|
600
|
700
|
800
|
也可以根據具體設計，纏繞出400mm以上任意口徑的管材
|
|
900
|
1000
|
1100
|
1200
|
1300
|
|
1400
|
1500
|
1600
|
1700
|
1800
|
|
1900
|
2000
|
2100
|
2200
|
2300
|
|
2400
|
2500
|
2600
|
2700
|
2800
|
|
2900
|
3000
|
|
|
|
大口徑PVC-U 纏繞管基本性能表
|
性能
|
單位
|
技術指標
|
試驗方法
|
|
維卡軟化溫度
|
℃
|
≥79
|
CB/T8802
|
|
拉伸屈服強度
|
M pa
|
≥37
|
CB/T8804.1
|
|
斷裂伸長率
|
%
|
≥80
|
CB/T8804.1
|
|
落錘沖擊試驗
|
TIR%
|
≤10
|
CB/T14152
|
|
氯甲烷浸漬試驗
|
|
表面無變化
|
CB/T13526
|
|
環剛度
|
S1
|
Kpa
|
≥4
|
CB/T9647
|
|
S2
|
Kpa
|
≥8
|
CB/T9647
|
|
密封性
|
0.02Mpa
|
不滲漏
|
CB/T6111
|
|
環柔性
|
|
內徑變形量為30%時，試樣應無破裂，無分層、無反向屈曲
|
CB/T9647
|
大口徑PVC-U 纏繞管與鋼筋混凝土管技術性能對比表
|
性能
|
PVC-U纏繞管
|
鋼筋混凝土管
|
|
產品性質
|
柔性管
|
剛性管
|
|
使用壽命
|
50年
|
20年
|
|
重復利用
|
可回收利用，環保型管材
|
建筑垃圾
|
|
理化性能
|
耐沖擊、耐腐蝕、耐磨損、不漏水
|
耐沖擊、不耐腐蝕、耐磨性能差、易漏水
|
|
破損率
|
柔性管、無破損
|
剛性管、破損率5—%
|
|
連接方式
|
承插連接
|
鋼絲網水泥砂漿抹帶、凹凸企口連接
|
|
施工
|
重量輕，連接方便，施工速度快
|
笨重，需吊裝機械，施工速度緩慢
|
|
裝卸及運輸
|
現場繞制，運輸費用低
|
裝卸、運費高
|
|
管道基礎
|
無需基礎、掖角部位填砂
|
砼基礎、90度—180度砼管基
|
|
發展趨勢
|
建設2002年27號文件大力推廣使用，需求量猛增
|
逐漸淘汰、許多城市下文禁止使用口徑砼管道
|
|
承壓能力
|
承壓
|
不承壓、承壓
|
|
通水能力
|
同管徑、同坡度PVC-U 纏繞管的流量是砼管的1.3-1.4倍
|
|
管徑關系
|
同流量、同坡度PVC-U 纏繞管的管徑是砼管的0.5倍，可減少管道的直徑
|
|
坡度關系
|
同管徑、同流量PVC-U 纏繞管的坡度是砼管的0.5倍，可減少管道的埋深
|
|
摩阻系數
|
0.009-0.01
|
0.013-0.014
|
大口徑PVC-U 纏繞管的連接方式
雙層管道采用承插連接
承插連接 密封無縫 （外壁）
承插連接 嚴密無縫（內壁）
單層管道采用伸縮帶連接
單層管道采用管箍套接
PVC-U 纏繞管式低壓輸水管道
性能：承壓能力：0.3Mpa ；更高的抗沖擊性能。
規格型號：DN400-3000，也可生產其他規格型號的產品，協商確定。
特點：適用于低壓給排水管道；重量輕，搬運方便；連接方便，施工快；內表面耐腐蝕性優良，外表面抗沖擊性好；密封性好，決無滲漏
用途：市政工程用低壓給、排水管道；發電廠用低壓給、排水管道；水庫引水用低壓給、排水管道。
大口徑PVC-U 纏繞管的理論與實踐：
柔性管道的設計理論
1913年美國愛荷華州立大學的Anson Marston 教授提出的柔性管環壓理論指出；埋于地下的塑料管道與周圍的土壤應視為一個整體的結構體系，在外荷載作用下，形成管土共擠，使管道能夠更有效的承擔外荷載。外荷載無論如何增大，圍繞管道土壓力的分布呈現為均勻環壓狀態。沙箱試驗證明，當F到達一定數量時，砼管開裂而塑料管道變形不大于5%。 Marston認為：柔性管比剛性管所承受的荷載更大。
柔性管道的設計依據
依據環壓理論，影響柔性管道的耐外荷載性能的因素為管材的環剛度（Sp）、土壤剛度（Ed）、外荷載（垂直土壓力Fsv，k+車輛壓力ΨQ·qvk·D0）。
GB50332-2002規定：化學建材管道在組合作用下的最大豎向變形不應超過0.05D0。
設計及施工要點：
1、 管道覆土厚度不小于0.4m，車行道下應不小于0.7m，管道應敷設在冰凍層下。
2、管道可直接敷設在源狀土地基上或開槽后經回填處理密實的地基上。
3、在軟地基或槽底位于地下水位以下敷設管道時，應鋪200mm厚、粒徑5-20mm的碎石墊層，上鋪50mm厚中粗砂墊層。
4、管基 支撐角90°掖角范圍內密實度須到達95%以上，可用中砂填實。
5、管道與檢查井銜接應采用中介層做法。
6、變形控制：管道回填后，應有豎向變形，變形量控制在+5%內，不允許反向變形。
7、管道安裝后，回填施工應嚴格執行GB 50268-97《給排水管道工程及施工驗收規范》中3.5的規定；管道鋪設在道路以下時，回填土按道路規范要求進行。
8、埋地塑料管排水管道施工，應遵照國家建筑標準設計圖集04S520的具體規定執行。
大口徑PVC-U 纏繞管的質量檢驗
認真把好質量關
認真對待每次試驗
認真對待每個工程
認真核對每個數據
現場真空試驗
管道耐壓試驗GB/T6111-2003
現場碾壓試驗
環剛度試驗GB/T9647-2003
管材拉伸性能試驗GB/T8804.2-2003
落錘沖擊試驗 GB/T 14152-2001
