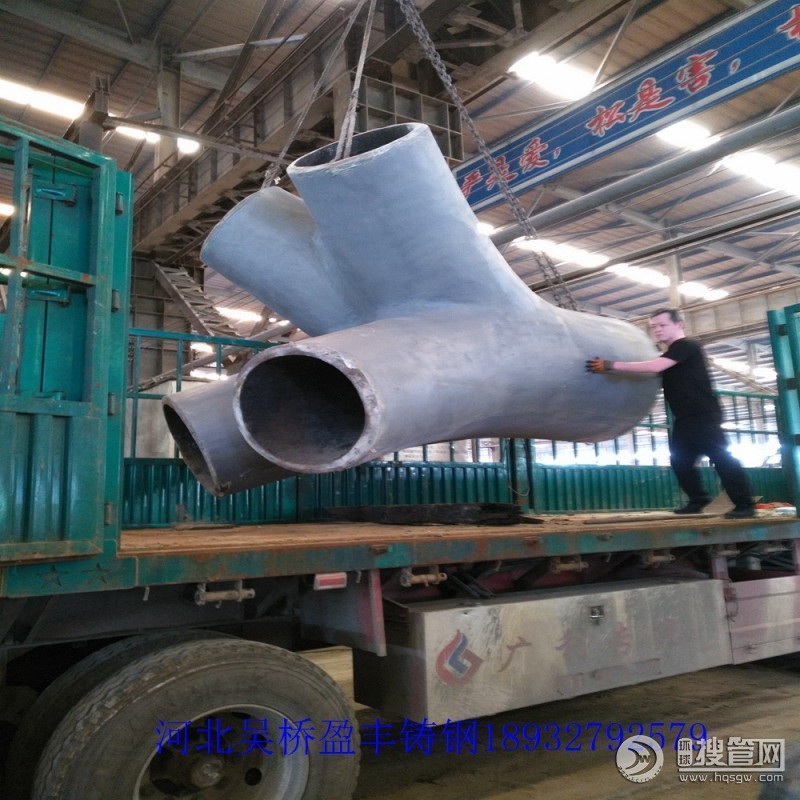

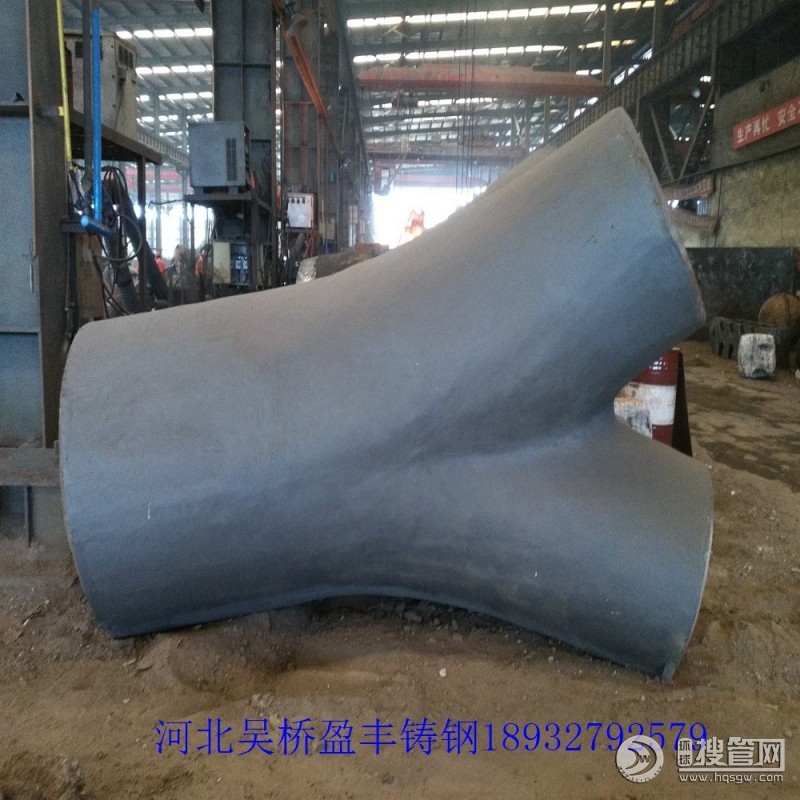

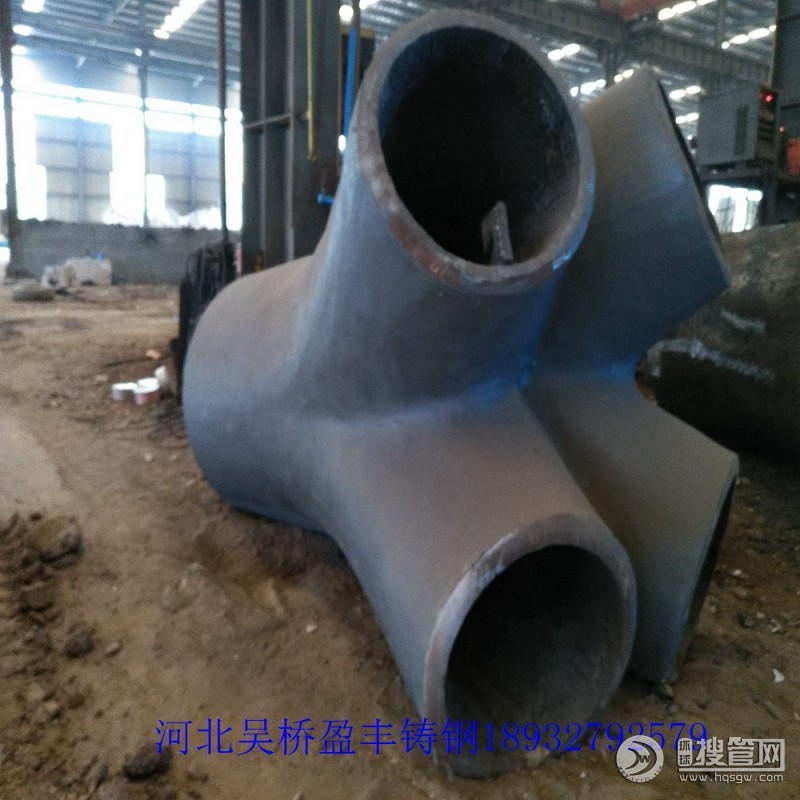

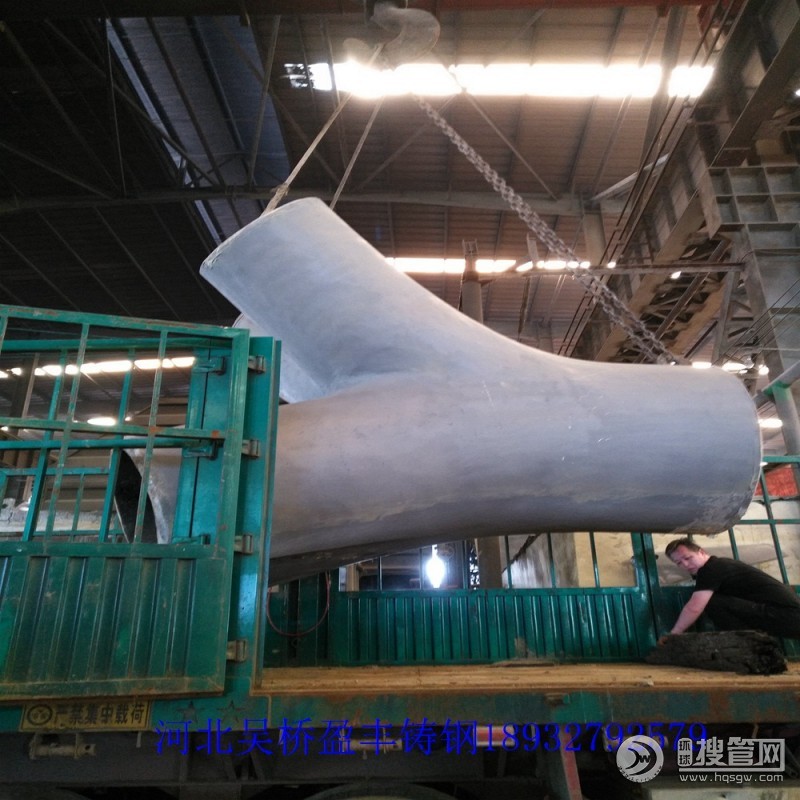

鑄鋼節(jié)點(diǎn)的材料及其選用

1. 鑄鋼節(jié)點(diǎn)的選材應(yīng)應(yīng)遵循技術(shù)可靠、經(jīng)濟(jì)合理的原則，綜合考慮結(jié)構(gòu)的重要性、荷載特性、節(jié)點(diǎn)形式、應(yīng)力狀態(tài)、鑄件厚度、工作環(huán)境和鑄造工藝等多種因素，選用適當(dāng)?shù)蔫T鋼牌號(hào)與熱處理工藝。

2. 焊接結(jié)構(gòu)用鑄鋼節(jié)點(diǎn)的鑄件材料應(yīng)采用符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《焊接結(jié)構(gòu)用碳素鋼鑄件》GB/T7659規(guī)定的ZG230--450H、ZG275--485H鑄鋼或G17Mn5QT、G20Mn5N、G20Mn5QT鑄鋼。當(dāng)有依據(jù)時(shí)，也可選用其它牌號(hào)的鑄鋼。

3. 非焊接用鑄鋼節(jié)點(diǎn)的鑄件材料可選用符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《一般工程用鑄造碳鋼件》GB/T11352的ZG230--450、ZG270--500、ZG340--570、ZG340--640等牌號(hào)鑄鋼，并符合非焊接結(jié)構(gòu)用鑄鋼牌號(hào)的化學(xué)及力學(xué)性能要求。

4. 焊接結(jié)構(gòu)用鑄鋼節(jié)點(diǎn)與構(gòu)件母材焊接時(shí)，在碳當(dāng)量與構(gòu)件母材基本相同的條件下，可按與構(gòu)件母材相同技術(shù)要求選用相應(yīng)的焊條、焊絲與焊劑，必要時(shí)應(yīng)進(jìn)行焊接工藝評(píng)定認(rèn)可。

5. 鑄鋼節(jié)點(diǎn)的鑄件材料應(yīng)具有屈服強(qiáng)度、抗拉強(qiáng)度、伸長(zhǎng)率、斷面收縮率、沖擊功（考慮環(huán)境溫度）和碳、硅、錳、硫、磷、合金元素等含量的合格保證，對(duì)焊接鑄鋼還應(yīng)有碳當(dāng)量的合格保證。

6. 鑄件壁厚不宜大于150 mm，當(dāng)壁厚很大時(shí)應(yīng)考慮厚度效應(yīng)引起的屈服強(qiáng)度、伸長(zhǎng)率、沖擊功等的降低。

7. 在設(shè)計(jì)文件中應(yīng)提出所選用的鑄鋼牌號(hào)與標(biāo)準(zhǔn)名稱(chēng)，并按使用要求提出力學(xué)性能項(xiàng)目與碳當(dāng)量要求，以及熱處理工藝要求（正火或調(diào)質(zhì)）。所有要求項(xiàng)目的性能指標(biāo)均應(yīng)作為供貨條件予以保證。鑄鋼材料因故需代用時(shí)，必須經(jīng)設(shè)計(jì)核查認(rèn)可。
