高溫蒸汽直埋保溫管尺寸表

鋼套鋼蒸汽保溫管

一、產品介紹:

本公司生產的鋼套鋼蒸汽預制直埋保溫管是用于輸送壓力2.5Mpa,溫度350℃以下的蒸汽管道。針對輸送介質的高壓、高溫特點，一般采用復合保溫結構(無機保溫層和有機保溫層)進行保溫；產品外護管以鋼管為主(也可按照要求采用非金屬外護管)。

二、產品結構：

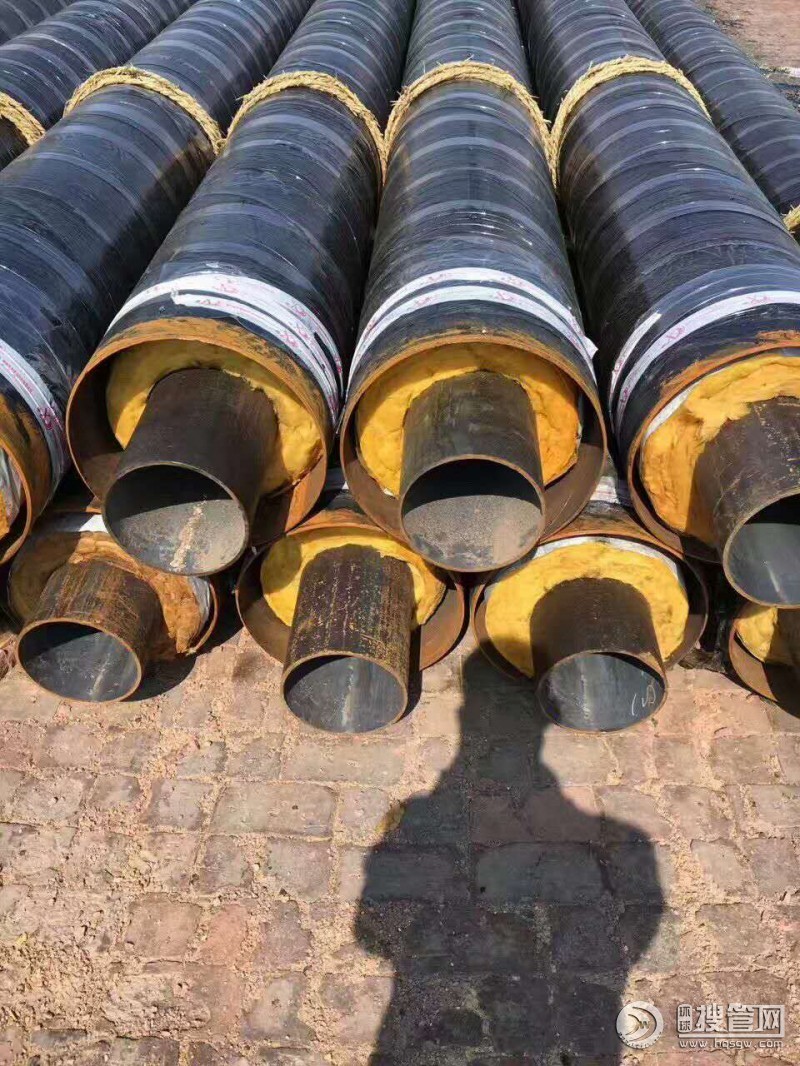

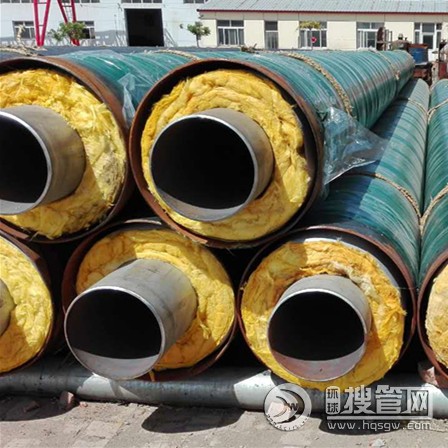

鋼套鋼復合型蒸汽保溫管的產品結構形式：由工作鋼管、高溫防銹漆、硅酸鋁棉氈、微孔硅鈣瓦、鋁箔反射層、聚氨酯泡沫、外護鋼管、防腐層(玻璃鋼或環氧煤瀝青漆)緊密結合而成。

三、產品特點:

1、長期安全運行可靠性最大(有良好的強度、剛度、耐溫性能、技術先進)；

2、密封防水性能最優(新技術、新結構設計易于實施)；

3、管道防腐以保證壽命長(玻璃鋼防腐或環氧煤瀝青漆防腐)；

4、潛在隱患小(外套鋼管的疲勞強度大，長期運行在熱脹冷縮的環境，接口不像玻璃鋼外護管易于脫開)；

5、節能顯著(密封性能好，無滲漏，保溫效果更佳)；

6、施工方便，節點密封；

7、施工焊接工藝鋼管更成熟，檢漏手段先進。

四、產品材料性能：

   工作鋼管(芯管)：用于輸送蒸汽的管道。材料性能、外徑尺寸、尺寸公差、最小壁厚符合相關國家或行業標準。當工作管DN≤150mm時，一般選用無縫鋼管，當DN大于150mm時，一般選用螺旋焊縫鋼管。

  保護墊層：工作鋼管與保溫層之間防止因工作鋼管位移而損傷無機保溫層的夾層。工作管采用螺旋焊接縫鋼管、無機保溫層為硬質材料時，設置保護墊層。保護墊層一般選用硅酸鋁氈，密度≤192kg/m3，常溫導熱系數≤0.056w(m.k)；加熱線收縮率≤4％。

      無機保溫層：耐高溫的無機絕熱材料所制成的保溫層。一般選用微孔硅酸鈣，常溫導熱系數≤0．055w(m.k)、(密度≤220 kg/m3)，同時此材料的含水率、耐溫性、抗壓強度等指標均能滿足相關要求。

      有機保溫層：用有機絕熱材料制成的保溫層。一般采用聚氨酯硬質泡沫塑料，密度60-80kg/m3、抗壓強度≥0.2Mpa、常溫導熱系數≤0.027w/(m.k)v、吸水率=≤3％、適用溫度≤140℃。
