1)分類
高壓油管按照制作工藝主要分為高壓鋼絲編織油管與高壓鋼絲纏繞油管：
高壓鋼絲纏繞膠管結構主要由內膠層、中膠層、四層或多層交替纏繞的鋼絲增強層和外膠層組成。
內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，鋼絲(ф0.3-2.0增強層)層是骨架材料起增強作用。
高壓鋼絲纏繞油管(高壓油管)用途：高壓鋼絲增強液壓油管主要用于礦井液壓支架、油田開發，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力(較高壓力)和溫度的石油基(如礦物油、可溶性油、液壓油、燃油、潤滑油)及水基液體(如乳化液、油水乳濁液、水)等和液體傳動，最高耐工作壓力可達70-120Mpa。
高壓鋼絲纏繞油管(高壓油管)工作溫度：-40℃～120℃
產品規格范圍：DN6mm～DN305mm。
種類：4SP型—四層鋼絲纏繞的中壓膠管。
4SH型—四層鋼絲纏繞的高壓膠管。
R12型—四層鋼絲纏繞苛刻條件下的高溫中壓油管。
R13型—多層鋼絲纏繞苛刻條件下的高溫高壓油管。
R15型—多層鋼絲纏繞苛刻條件下的高溫超高壓油管。

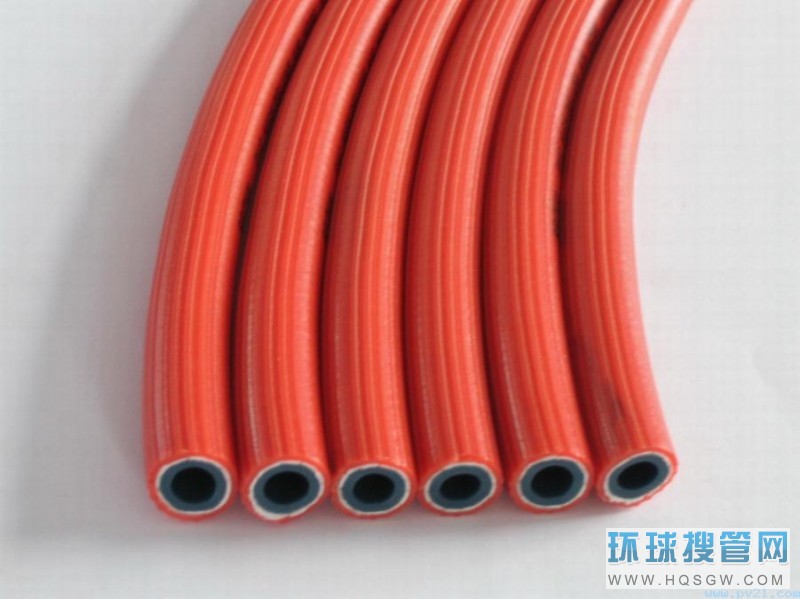

鋼絲編織膠管
高壓鋼絲編織膠管結構主要由耐液體的合成橡膠內膠層、中膠層、Ⅰ、Ⅱ、Ⅲ層鋼絲編織層、耐天候的合成橡膠外膠層組成。
但根據高壓膠管的設計原理，Ⅲ層編織膠管在膠管承壓時不起任何作用，白白浪費材料，增加膠管自身重量，降低膠管的可曲撓性。所以，各國標準中均沒有這種膠管的標準。一些企業的老工程師仍舊沿用過去的老標準，所以在設計時仍舊有人選擇這種型號。
高壓鋼絲編織膠管用途：高壓鋼絲增強液壓油管主要用于礦井液壓支架、油田開發，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基(如礦物油、可溶性油、液壓油、燃油、潤滑油)及水基液體(如乳化液、油水乳濁液、水)等和液體傳動。
高壓鋼絲編織膠管工作溫度：油類-40℃～100℃，空氣-30℃～50℃，水乳液+80℃以下。
高壓鋼絲編織膠管規格范圍：DN5mm～DN102mm。
石油鉆探膠管
一、結構：內膠層、內膠保護層、中膠層、鋼絲纏繞層和外膠層組成。
二、用途：鋼絲纏繞鉆探膠管用于油田固井、修井及石油地質勘探、小型鉆機和水利采煤、輸送泥漿及常溫水等流體介質。
2)用途
煤炭工業
煤炭工業用油管主要有液壓支架膠管管。近年來，有些煤礦液壓支架的壓力要求已經提高，一部分鋼絲編織膠管不能滿足其性能要求，要求改用鋼絲纏繞油管。此外，為防止煤礦井下采煤過程中煤塵污染和提高生產安全性，增加了煤礦用油管的品種，如煤層探水封孔器伸縮油管，用于煤礦井下工作面綜采前對煤層進行注水、注漿等作業。據報道，國內已有廠家生產，并經十幾家煤礦試用，可替代同類進口產品。
3)損壞原因
制造質量差
(1)高壓膠管管壁的內外層均為耐油橡膠，中間為(2～4層)交叉編織鋼絲或纏繞鋼絲。質量差的膠管會出現：膠管壁厚薄不均;鋼絲編織過緊、過松或鋼絲層數過少;膠管加壓后變形量(伸長、縮短或彎曲的變形量)較大;外層膠氣密性差導致鋼絲銹蝕;內層膠密封性差而使高壓油輕易地進入鋼絲層;膠層與鋼絲層黏著力不足。上述情況都會使膠管地承受力降低，最終在管壁的薄弱處出現爆裂。
(2)膠管與接頭裝配時的扣壓量和扣壓速度選擇不當，或接頭的結構和、材質、尺寸選擇不合理，都可導致膠管與接頭壓的過緊或過松，造成接頭處早期損壞。
裝配時，若扣壓量過小，即接頭與膠管間壓得過松時，在油壓的作用下膠管在使用初期便有可能從接頭中脫出;若扣壓量過大，則接頭與膠管壓得過緊，易導致膠管內層受到局部破壞，產生裂紋，高壓油會從破裂處直接進入鋼絲層，再沿鋼絲間的縫隙竄到外套尾部噴出，或一直沿鋼絲層竄到某處積聚起來，使外層膠產生鼓包甚至破裂。膠管與接頭在裝配時，若扣壓速度過快，容易造成內膠損壞和鋼絲層斷裂，使膠管在使用中過早損壞。
(3)此外，接頭設計不合理、加工質量差，也會造成內膠損壞;若接頭材質選擇不當，在扣壓過程中易產生變形，從而影響扣壓質量，使膠管的壽命縮短。
