1)基本簡介

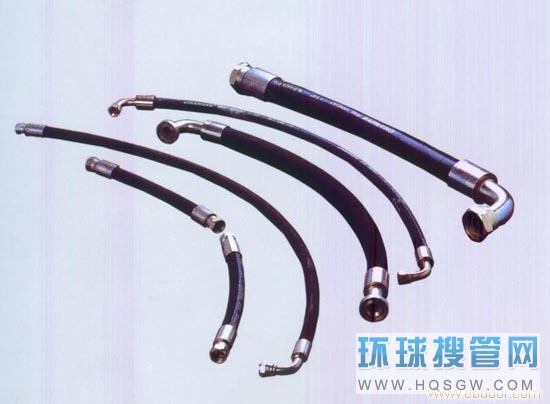

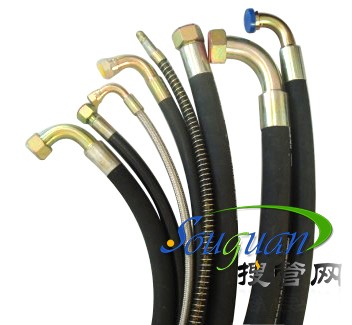

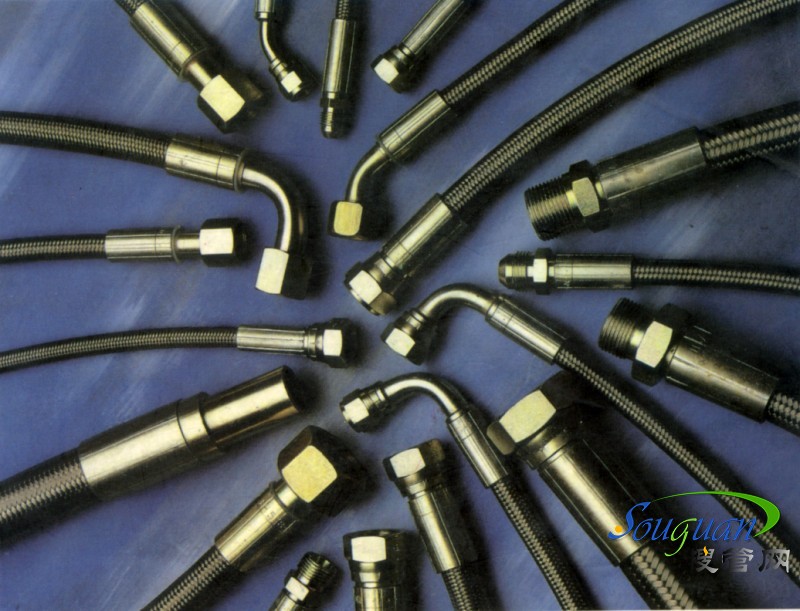

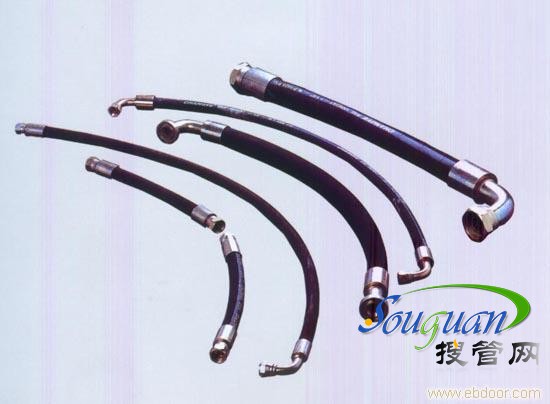

膠管(軟管)總成是液壓系統中常用的一種輔助裝置。它是由高壓鋼絲編織或纏繞膠管及鋼件接頭經專
用設備扣壓而成，用來連接液壓系統中各類液壓元件，主要應用于在工作溫度-40℃至+100℃條件下，進行液壓動力傳送或輸送水、氣、油等高壓介質，以保證液體的循環和傳遞液體能量。
2)特點用途
高壓膠管總成一般是由耐液體的合成橡膠內膠層、中膠層、Ⅰ至Ⅵ層鋼絲編織增強層、及耐天候性能優良的合成橡膠外膠層組成。主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基(如礦物油、可溶性油、液壓油、燃油、潤滑油)液體、水基液體(如乳化液、油水乳濁液、水)、氣體等和液體傳動等領域。
3)表示方法
裝配總成長度及裝配角表示方法
置膠管總成在同一直線上，以遠端一個接頭的垂直方向為基準，按順時針方向測量另一個接頭與垂直方向接頭之間的夾角α，此夾角α即為裝配角。
4)總成含義
膠管總成，是指為指定工況條件提供全程連接件的技術和供應方案。包括膠管(或硬管)、密封件、連接配件(如接頭、法蘭等)。
6)高壓膠管
1、一、二層鋼絲編織膠管
高壓液壓系統，適用于礦物油類液壓油，乙二醇類液壓介質及油水乳化液。
溫度范圍：-40℃~+100℃
2、四層鋼絲纏繞膠管
高壓液壓系統，適用于礦物油類液壓油，乙二醇類液壓介質及油水乳化液，適用于高壓大流量系統。
溫度范圍：-40℃~+100℃
3、六層鋼絲纏繞超高壓膠管
超高壓液壓系統，適用于礦物油類液壓油，乙二醇類液壓介質及油水乳化液。
溫度范圍：-40℃~+100℃
